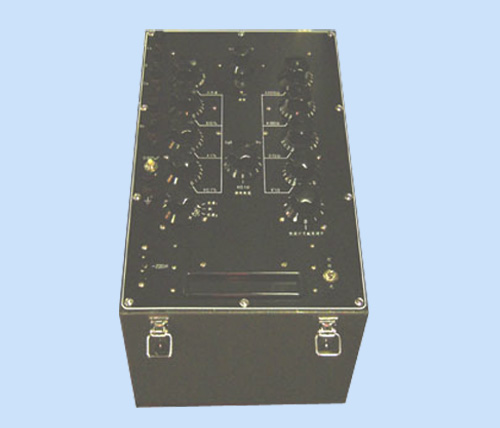

QS1型交流电桥，为仿苏M-16产品。俗称西林电桥，用其高压测定高压设备之绝缘介质损失角与电容量，也可用低压测量电容器，电缆等的电容量。高压测量时，电桥可用正接法，也可用反接法。
u 原理
本电桥是按西林电桥的线路进行设计的，桥臂一为试品Cx，桥臂二为标准电容器CN，桥臂三为可变电阻R3，桥臂四由固定电阻R4=1000/Л=3184欧姆与电容箱C4并联后组成。当电桥平衡时发生如下关系：CX=CN*R4/R3tgd=ωR4C410-6=C4（以uF计）
u 技术参数
|
工作电压 |
Cx量限uf |
准确度 |
tgd量限 |
准确度 |
|
高压 |
5-10KV |
高压 |
0.3*10-4—0.4 |
±5% |
0.005-0.6
0.03-0.6
0.005-0.03 |
±10%
±0.003 |
|
低压 |
100V |
低压 |
0.3*10-3—100 |
±5% |
0.008-0.6
0.03-0.6
0.008-0.03 |
±20%
±0.005 |
l 外形尺寸：500×280×290 mm
l 重量：15kg
u 成套性每台电桥供应的附件
l 高压输入导线一副
l 电源线一根
l 保险丝（0.5A）三只
l 灯泡三只
u 成套选用
l BR16标准电容器，QS1交流电桥
l BR16标准电容器，SB854电源移相器，QS1电桥电源保护控制器，QS1交流电桥。
|
